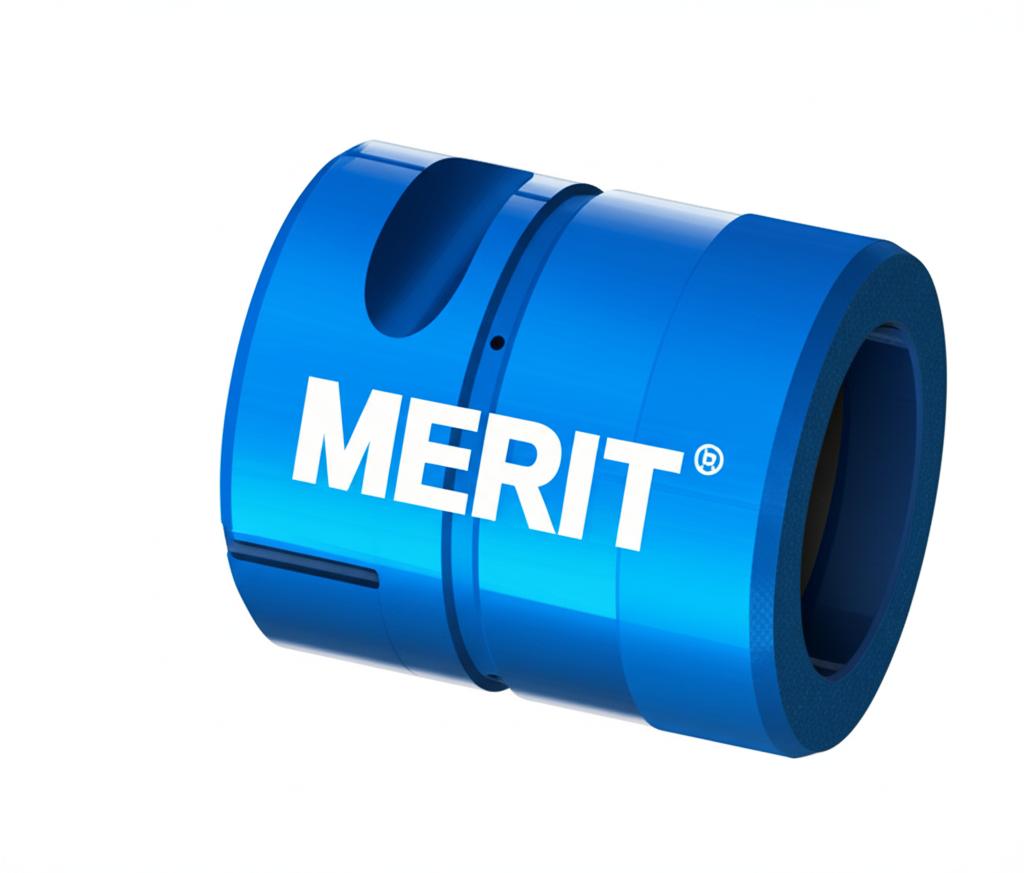

منظومة التوجيه السفلية للأزاميل لمطارق Rammer 4099E

⚙️ التميز الميتالورجي والمعالجات الحرارية العميقة

تعتمد شركة Merit في صياغة جلب التوجيه المتوافقة مع مطارق Rammer 4099E الثقيلة على خطوط إنتاج حرارية متقدمة للغاية، لتتحمل ظروف العمل الأكثر قسوة في محاجر البازلت والجرانيت:

• الفولاذ المصهور تحت الفراغ: تُصنع الجلبة من خلائط فولاذية مطروقة ومفرغة من الفقاعات الغازية، ومعززة بعناصر النيكل والكروم والموليبدينوم لمقاومة الكسر المجهدي الدوري وتحمل الأحمال الجانبية العنيفة.
• التصليد السطحي بالكربنة الحثية: تخضع الجلبة لعملية تقسية حرارية عميقة تمنح السطح الداخلي صلادة فائقة ضد الكشط الناتج عن حركة الفولاذ ضد الفولاذ، بينما يظل قلب الجلبة مرناً ولدناً لاستيعاب الاهتزازات الشديدة دون تعرضها للشرخ.
• أخاديد توزيع التزييت المتطورة: تم تزويد التصميم الداخلي بمجاري هندسية مدروسة تضمن تدفق معجون الأزاميل بانتظام، مما يخلق غشاء حماية يمنع الاحتكاك الجاف ويطرد الأتربة إلى الخارج.

🛠️ التحليل الهيكلي: الدور الميكانيكي الحرجة للجلبة السفلية في رأس الشاكوش

تقبع جلبة التوجيه السفلية في الجزء الأمامي لمطرقة Rammer 4099E لتكون خط الدفاع الأول عن الأجزاء الداخلية الحساسة. تتمثل وظيفتها الأساسية في فرض مسار ميكانيكي مستقيم وصارم لـ عمود الإزميل أثناء الحركة الترددية السريعة صعوداً وهبوطاً:

• موازنة ضربات المكبس الهيدروليكي: عبر فرض استقامة مطلقة، تجبر الجلبة المكبس على تسليم كامل طاقته الهائلة في البؤرة المركزية لـ الإزميل، مما يمنع تشتت القوة الميكانيكية ويضمن الاختراق السريع للصخور.
• إخماد قوى الانحراف الجانبي: عندما يتعرض الشاكوش لضغوط تشغيلية مائلة من قبل مشغل الحفار، تعمل الجلبة كممتص رئيسي لإجهادات القص، مانعةً وصول تلك الصدمات التدميرية إلى جسم الأسطوانة والمكبس.
• حماية رأس الشاكوش الأمامي: تتحمل الجلبة العبء الأكبر من الاحتكاك الناتج عن التشغيل المستمر، مما يحمي الهيكل الخارجي المصبوب للشاكوش من التآكل المباشر غير القابل للإصلاح.

⚠️ التحذير الميداني: كيف يدمر الخلوص الزائد أسطوانة الشاكوش؟

💡 تقرير الصيانة الوقائية لمهندسي الموقع: إن التغاضي عن استبدال جلبة التوجيه السفلية عند تجاوزها حدود التآكل القياسية، يعد بمثابة حكم بالإعدام على الإزميل والمكبس معاً، وهو المسبب الرئيسي الأول لكسر الأدوات الجديدة من منطقة الخوابير!

التآكل التدريجي للقطر الداخلي للجلبة يخلق فجوة مفرطة تسمح لـ عمود الإزميل (الذي يبلغ قطره القياسي في هذا الطراز 166 مم) بالترنح والانحراف عن مساره المستقيم. هذا الانحراف الهندسي يجعل ضربات المكبس الهيدروليكي تهبط بشكل منحرف (ضربة مائلة لامركزية). النتيجة الحتمية لهذه المنظومة الخاطئة هي تولد عزم انحناء هائل يؤدي إلى شطر الأزاميل الجديدة من فتحات التثبيت الضعيفة، وتجريح السطح المصقول للمكبس، وتدمير أختام الزيت بالكامل.

• بروتوكول القياس الدوري: التزام الطواقم الفنية بفحص الفجوة بين الإزميل والجلبة يومياً قبل بدء العمل، وتغيير الجلبة فوراً عند ثبوت اتساعها لحماية رأس الشاكوش.
• التشحيم الكيميائي الوقائي: ضخ معجون الأزاميل المدعم بثنائي سلفيد الموليبدينوم بشكل دوري كل ساعتين عمل، لخلق طبقة لزجة تقاوم تغلغل غبار السيليكا الكاشط.

📦 بطاقة الهوية الفنية والمواصفات القياسية

المعايير الميتالورجية والأبعاد الدقيقة للقطعة البديلة لضمان التوافق المطلق داخل رأس المطرقة الأمامي:

🔍 الخصائص الهندسية	📊 البيانات التصنيعية المعتمدة
طراز الشاكوش المتوافق	Rammer 4099E / 4099 (Excellence Line)
الوظيفة الحركية	توجيه الإزميل، حماية أسطوانة الشاكوش، واحتواء التزييت
القطر الداخلي المتوافق	مصمم لعمود إزميل بقطر ∅166 مم بدقة ميكرونية صارمة
تقنية المعايرة السطحية	تجليخ رقمي متطور خالي من التسامحات اللامركزية
العلامة التجارية للتصنيع	Merit (الهندسة البديلة الأقوى المطابقة للمكون الأصلي)
